VIKKINS ha completado la construcción del almacén de cadena de frío para el Parque Logístico Integrado de Qiqihar en Heilongjiang, China, entregando una envolvente completa de almacenamiento en frío en 20.000 m² de espacio con temperatura controlada. El alcance abarca paneles sándwich aislantes para todas las paredes y techos, paneles de cámara frigorífica para cámaras de congelación individuales y un sistema completo de revestimiento de estructura de acero para la fachada exterior. Todos los componentes fueron suministrados, instalados y verificados por VIKKINS desde la fábrica hasta la verificación final de estanqueidad.
Paneles Sándwich Aislados: Sistema Térmico Central
El elemento de aislamiento principal en toda la instalación son los paneles sándwich aislados con núcleo de poliuretano (PU) rígido VIKKINS, aplicados en todas las superficies de paredes y techos con espesores de panel que varían de 150 mm a 200 mm según la temperatura de diseño de cada zona.
Construcción de paneles: Cada panel consta de dos láminas frontales de acero galvanizado pre-pintado unidas continuamente a un núcleo de espuma de PU de alta densidad y celda cerrada bajo condiciones controladas de fábrica. Este proceso de fabricación — laminación continua de doble cinta — garantiza una densidad uniforme de la espuma y una unión sin huecos entre el núcleo y las láminas, lo cual es fundamental para un rendimiento térmico constante en toda el área del panel.
Rendimiento térmico: La espuma de PU de celda cerrada alcanza una conductividad térmica de λ ≈ 0.022–0.024 W/m·K, de las más bajas de cualquier material aislante rígido disponible comercialmente. A un espesor de 150 mm, esto produce un valor U muy por debajo de 0.15 W/m²·K, suficiente para operaciones de congelación profunda hasta —25°C sin capas aislantes suplementarias.
Control de vapor: En entornos de almacenamiento en frío, la difusión de vapor se invierte en relación con la construcción estándar: el aire externo cálido y húmedo intenta constantemente migrar hacia el interior a través del cerramiento. La espuma de PU de celda cerrada tiene una permeabilidad al vapor extremadamente baja (µ > 60), actuando eficazmente como una barrera de vapor integral y eliminando el riesgo de condensación intersticial o formación de hielo dentro del ensamblaje del panel durante la vida útil del edificio.
Sistema articular: Los paneles se conectan utilizando un perfil de bloqueo machihembrado, lo que logra un sellado mecánico hermético en cada unión. Este detalle elimina la transmisión de calor en las conexiones de los paneles, un punto de fallo conocido en los sistemas antiguos de gancho y leva, donde las juntas se expanden progresivamente a través de ciclos térmicos repetidos.
Paneles para Cuartos Fríos: Desempeño a Nivel de Cámara
Las cámaras frigoríficas individuales dentro de la instalación están revestidas con paneles de cámara fría seleccionados para la temperatura de funcionamiento específica de cada zona. La instalación incluye tanto zonas refrigeradas (+2 °C a +10 °C) como cámaras de congelación profunda (−18 °C a −25 °C), cada una de las cuales requiere una especificación de panel diferente:
| Tipo de Zona | Temperatura de operación | Espesor del panel | Densidad del núcleo |
|---|---|---|---|
| Almacenamiento en frío | +2°C a +10°C | 150 mm | 40 kg/m³ |
| Almacenamiento en congelación profunda | −18°C a −25°C | 200 mm | 42 kg/m³ |
Los paneles de cámara frigorífica de las cámaras de congelación profunda están equipados con perfiles de unión empotrada que permiten que las caras de los paneles queden al ras de la superficie interior, eliminando resaltes donde el hielo puede acumularse y donde el equipo de limpieza puede causar daños por impacto durante los ciclos de mantenimiento rutinario.
Interfaces de puerta Cada ensamblaje de panel de cámara fría termina en una sección de marco de puerta de perfil específico que se integra directamente con la unidad de puerta corrediza aislada. La continuidad entre el aislamiento del panel y el aislamiento del marco de la puerta se mantiene sin interrupción, lo que evita la formación de puentes térmicos localizados que comúnmente se desarrollan en los perímetros de las puertas en sistemas menos detallados.
Revestimiento de Estructuras de Acero: Diseño de la Envolvente Exterior

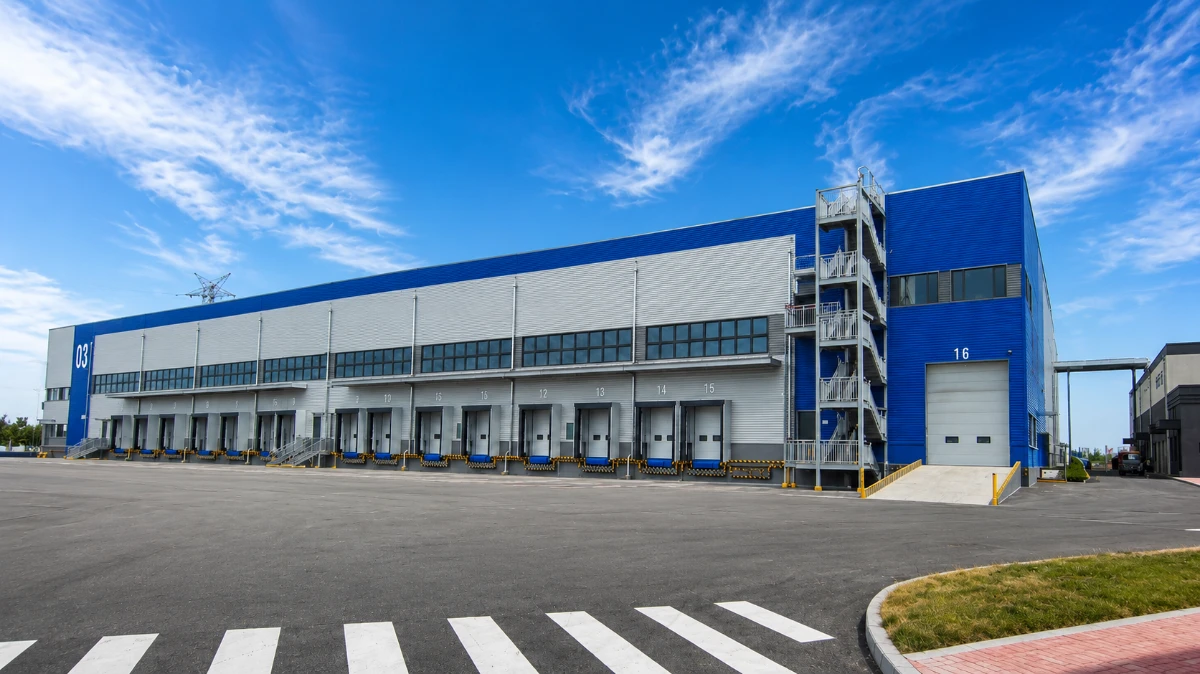

El exterior del edificio está acabado con revestimiento de estructura de acero con recubrimiento de color de VIKKINS en un perfil de dos tonos, gris y azul cobalto, coherente con la marca de las instalaciones del Longjiang Jiaotou Group. Más allá de la identidad visual, el sistema de revestimiento cumple varias funciones técnicas:
Barrera contra la intemperie Las láminas de acero perfiladas se solapan y entrelazan para dirigir el agua de lluvia fuera de las juntas de los paneles, protegiendo el envolvente aislado de la entrada de humedad en la piel del edificio.
Resistencia a los rayos UV y a la corrosión: El sustrato de acero se galvaniza en caliente (peso de recubrimiento Z275) antes del recubrimiento de color PVDF, lo que proporciona una resistencia a la corrosión a largo plazo adecuada para el clima continental húmedo de Qiqihar, con inviernos fríos y una importante oscilación de temperatura estacional.
Alojamiento del movimiento térmico: El revestimiento de acero con recubrimiento de color se expande y contrae con los cambios de temperatura ambiente. Los detalles de fijación utilizan orificios ranurados en las fijaciones intermedias, lo que permite que la lámina se mueva longitudinalmente sin inducir pandeo ni aflojar los sujetadores en la cara del panel.
La fachada incorpora una banda continua de lucernarios de policarbonato translúcido a lo largo de la zona superior del muro del vestíbulo amortiguador ambiental, proporcionando luz natural al piso operativo sin comprometer la integridad térmica de las zonas de almacenamiento en frío detrás.
Envolvente de Edificios de Almacenamiento en Frío: Rendimiento del Sistema Integrado
La envolvente del edificio de almacenamiento en frío en esta instalación está diseñada como una carcasa térmica continua e ininterrumpida, no como una colección de componentes especificados de forma independiente. VIKKINS coordinó la interfaz entre los paneles de pared, los paneles de techo, los zócalos del perímetro del piso, los marcos de las puertas y el revestimiento exterior para garantizar la continuidad térmica y de vapor en cada unión.
Los detalles clave de la interfaz del sobre incluyen:
Unión de pared a techo: Una sección de esquina interior formada a propósito mantiene la continuidad del aislamiento del panel en la intersección pared-techo. El perfil de esquina se espumina in situ después de la instalación del panel para rellenar cualquier hueco residual antes de aplicar el ángulo de acabado interior.
Uplaz para el perímetro del suelo Los paneles de pared de la cámara frigorífica se extienden por debajo del nivel del piso terminado y se apoyan sobre un bloque de elevación aislado continuo, aislando la losa fría de la losa de cimentación y evitando la escarcha del suelo, un riesgo estructural en operaciones de congelación profunda sostenidas que a menudo se pasa por alto en la construcción de cámaras frigoríficas de menor especificación.
Penetraciones en el tejado: Todas las tuberías de refrigeración, conductos eléctricos y penetraciones de drenaje a través de la envolvente del techo y las paredes están revestidas con aislamiento de espuma de celda cerrada y selladas con masilla de baja permeabilidad al vapor, manteniendo la integridad de la barrera de vapor del sistema de paneles de PU en cada punto de penetración de servicio.
Construcción de Almacén de Cadena de Frío: Ejecución del Proyecto
El cadena de frío el programa de construcción de almacenes en Qiqihar se ejecutó en una secuencia de instalación continua única, coordinada con el contratista principal de la estructura de acero para permitir que la instalación de paneles procediera zona por zona a medida que se liberaban las bahías estructurales.
VIKKINS proporcionó supervisión técnica in situ durante la fase de instalación, cubriendo:
- Protocolos de manipulación y almacenamiento de paneles para prevenir daños en la lámina frontal antes de la instalación.
- Secuencia de sellado de juntas y estándares de aplicación de sellador
- Ajuste de especificaciones de torque para conexiones de panel a estructura
- Procedimiento de prueba de hermeticidad al finalizar la obra, utilizando metodología de gas trazador para verificar la continuidad de la envolvente antes de la puesta en marcha de la planta de refrigeración
Duración total de la instalación desde el primer panel hasta la finalización de la envolvente: 11 semanas en un ámbito de 20.000 m².
Resumen de Datos del Proyecto
| Parámetro | Detalle |
|---|---|
| Proyecto | Parque Logístico Integral de Qiqihar – Instalación de Cadena de Frío |
| Ubicación | Qiqihar, Provincia de Heilongjiang, China |
| Cliente | Grupo Jiaotou de Longjiang |
| Área Total del Panel | 20,000 m² |
| Material del Núcleo del Panel | Poliuretano (PU) rígido de celda cerrada |
| Espesor de pared/techo | 150 mm (refrigerado) / 200 mm (congelado) |
| Conductividad Térmica | λ ≈ 0.022–0.024 W/m·K |
| Zonas de Temperatura | +2°C a +10°C / −18°C a −25°C |
| Revestimiento exterior | Acero galvanizado con recubrimiento de color PVDF |
| Duración de la instalación | 11 semanas |
| Finalización | Julio 2024 |
